德國GMC-I高美測儀電動卡車巴士高壓安全測試解決方案：

可靠的電動卡車/電動客車高壓測試

滿足與高壓安全相關的電動車/插電式混合動力車輛 測試——便攜式且無需外接電源，直接在生產流程 中及維護時進行

運輸行業正愈發關注全電動卡車、公交車和半掛牽引車，旨在減少二氧化碳排放。 電池電動汽車（BEV）和插電式混合動力汽車（PHEV）為柴油卡車提供了零排放 的替代方案，從而有助于實現清潔物流。用于重載運輸的電動半掛牽引車將高性能 和高效率與現代技術相結合，滿足了當今對續航里程和充電基礎設施的要求。

這些車輛的使用對生產和維護提出了新的要求，尤其是在高壓安全和測試流程方面。 為了確保電動汽車的質量和安全，需要定期進行絕緣電阻和等電位連接測試以及電氣測量。

挑戰

在全電動重型卡車和客車的生產過程中以及維護期間，電工和具備二級及以上高壓 系統資質的人員需要能夠靈活地在現場對高壓部件進行安全測試——直接在電動汽 車上進行。

所使用的測試儀器必須安全且易于操作，并且必須始終遵守職業安全規定。

解決方案

METRAHIT IM E-DRIVE 是一款便攜式多功能測量儀器，專為在電動機驅動和高壓 系統中安全使用而設計。

其操作簡便，專門針對生產和維護需求而設計，因此即使是經驗較少的人員也能可 靠且安全地進行安全檢查。

產品性能

一體化儀器                                高效且用途廣泛——集絕緣測試儀、毫歐表、高端萬用表和電 機測試儀于一體。

符合標準                                      符合聯合國歐洲經濟委員會R100 標準和GB/T18384標準要求 的電動汽車安全要                                                        求均可通過一臺儀器進行測試。

高達1100 V  絕緣測試                  按照聯合國歐洲經濟委員會 R100 5.1.3 規定的防直接接觸安 全測試：使用外部                                                         電壓源（最高可達1100 伏）測試絕緣電阻。 這種高電壓范圍能夠靈活地對所                                                             有高壓部件進行測試。

0.001毫歐分辨率                         高精度的等電位連接毫歐測量：小于100 毫歐，測試電流為 200 毫安。符合聯合                                                        國歐洲經濟委員會 R100 5.1.2 標準的間 接接觸防護安全測試。

自定義測試序列                           儀器中集成的測試序列確保所有測試都能順利、自動地進行。 每一步都執行得可                                                        靠無誤。結果會自動保存，以實現完整記錄。

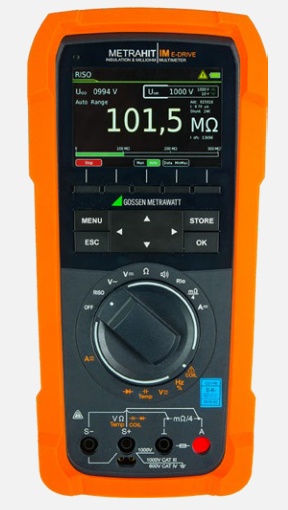

METRAHITIME-DRIVE 用于電動車生產與維護的專業萬用表

緊湊、靈活、堅固

堅固耐用、靈活便攜的METRAHIT IM E-DRIVE 測試儀器使電工和具備2 級及以上高壓系統資質的人員能夠僅用一臺儀器在現場直接對電動汽車（純電動汽車/插 電式混合動力汽車）進行高壓測試，不受固定式儀器的限制。可以執行所有類型的電氣安全測試和測量，以確保電動汽車的電氣安全性和可靠性。

個性化測試報告

使用METRAHIT IM 的自動序列功能，可以單獨配置和執行測試序列。每次測量 均按照相應車輛所規定的測試要求進行。

直觀顯示

色彩鮮艷的圖形顯示屏呈現了所有直觀操作所需的測量信息，從而能夠快速高效地完成測量任務。采用快速更換可充電鋰離子電池技術，操作迅速便捷。因此， 該儀器始終處于待用狀態，從而最大限度地減少了停機時間，并能在苛刻的工作 環境中實現高效利用。

滿足標準

UN ECE R100                                   我們這款無需外接電源、由電池供電的手持式儀器，可以方 便、直觀且輕松地                                                            按照具有約束力的聯合國歐洲經濟委員會 R100 指令對純電動汽車（BEV）和                                                              插電式混合動力汽車（P HEV）的高壓系統進行電氣安全測試。

EN 61557-2 / VDE 0413-2                按照 EN 61557-2 / VDE 0413-2 標準進行快速且安全的絕緣 電阻測量——該                                                              測試用于檢查防止直接接觸危及生命的電壓 的保護措施。

EN 61557-4 / VDE 0413-4                依照 EN 61557-4 / VDE 0413-4 標準對 Rlow 進行測量。
