項目號: Z525F

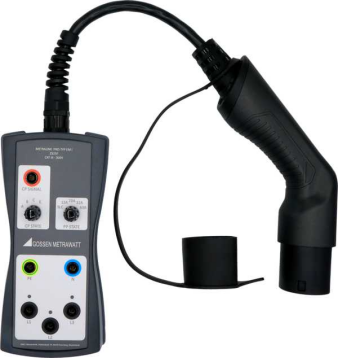

用于PROFITEST系列充電樁測試儀的單/三相Type 2測試適配器METRALINE PRO-TYP EM I。
帶有Type 2型插頭的單相和三相測試適配器,用于測試在電氣充電點的保護措施的有效性。根據IEC 61851-1模擬虛擬連接的電動汽車和模擬載流能力。
擴展CP測試引腳,用于測試帶有yo久連接充電電纜的充電點。
車輛模擬(CP)
車輛狀態A到E通過旋轉開關選擇。
電纜模擬(PP)
13、20、32、63 A充電電纜的各種編碼,均可通過旋轉開關進行模擬。
故障模擬
利用旋轉開關模擬CP和PE之間的短路。
通過LED指示相位電壓
根據充電站的不同,可以激活單相或三相。
對于車輛模擬(CP)
狀態A、B、C和E可根據IEC 61851進行模擬。通過旋轉開關選擇各種車輛狀態。
☆ 狀態A – 無車輛連接
☆ 狀態B – 車輛已連接,但未準備好充電
☆ 狀態 C – 車輛已連接并準備好充電,不需要充電區域通風
☆ 狀態 E – 錯誤:CP和PE之間通過內部二極管短路
對于電纜模擬(PP):可以模擬13、20、32和63 A電纜的各種編碼。也可以模擬“無電纜”狀態。
通過利用旋轉開關連接PP和PE之間的不同電阻,模擬了各種充電電纜。根據IEC 61851,可以得到以下值:
☆ 無電纜 – 0 Ω
☆ 13 A 電纜 – 1.5 kΩ
☆ 20 A 電纜 – 680 Ω
☆ 32 A 電纜 – 220 Ω
☆ 63 A 電纜 – 100 Ω
配件:
1個METRALINE PRO-TYP EM I測試適配器
1套操作手冊
咨詢:充電樁測試儀 METRALINE PRO-TYP EM I
