METRAHIT IM XTRA多功能萬用表匝間短路測量：

匝間短路測量 METRAHIT IM XTRA / E-DRIVE帶COIL ADAPTER XTRA METRAHIT IM XTRA是一款多功能設備，集成了萬用表、毫歐表、絕緣測試儀、線圈測試儀和數據記錄器。它廣泛應用于電氣機器和系統的維護與診斷領域，尤其在汽車工業、電氣工程和航空航天工程中應用廣泛。METRAHIT IM E-DRIVE與IM XTRA具有相同的功能，但采用了專有的設計，并針對電動出行應用進行了優化。

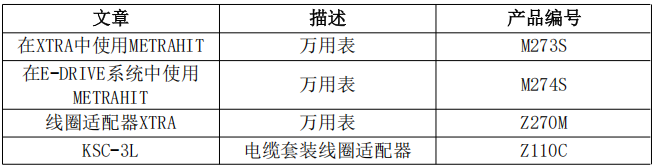

METRAHIT IM XTRA和METRAHIT IM E-DRIVE的供應范圍

標配清單：

☆ 1個METRAHIT IM XTRA或METRAHIT IM E-DRIVE萬用表，每個均配有黑色

☆ 綠色或橙色的橡膠套。.1個探頭，具有啟動/停止和存儲/傳輸功能

☆ KS17-2型電纜組：1對紅色/黑色安全測試導線，每根探頭J端直徑為4毫米.

☆ 1對Kelvin夾鉗型KC4（僅限metrahit IM XTRA型號） .

☆ 1個Kelvin夾鉗和1個Kelvin探頭型KC&S（僅適用于metrahit IM E-drive）

☆ 1個快速更換的可充電鋰聚合物電池，配備微型USB充電接口

☆ 1個USB插頭電源適配器（5 V直流2 A），附帶電纜及微型USB充電接口

☆ 1份DAkkS校準證書

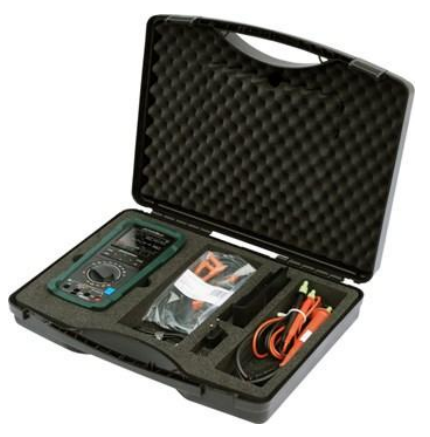

☆ 1個硬殼盒，用于容納帶有配件的黑綠色或橙色萬用表。

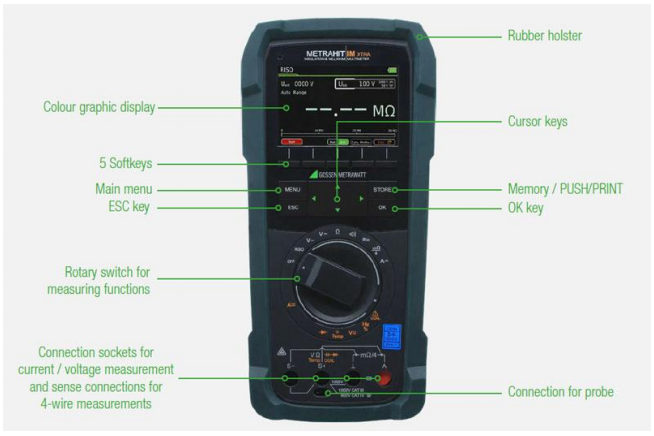

萬用表是一種便攜式、極其堅固的多用途測量儀器，專為現場使用而設計。它適用于電機或驅動裝置和系統的維護、服務和診斷，例如在汽車、航空電子、能源或自動化部門。

一體化裝置是絕緣測試儀、兆歐表、匝間短路測試儀和萬用表，是電動和混合動力汽車以及各種電動機安全測試和診斷的理想工具。

結合一個可選線圈測試適配器，它允許進行匝間短路測量。

使用METRAHIT IM XTRA帶線圈適配器COIL XTRA進行匝間短路測量

除了METRAHIT IM和COIL ADAPTER XTRA之外，還需要一套帶有鱷魚夾的測試電纜，用于測試電機繞組是否存在短路

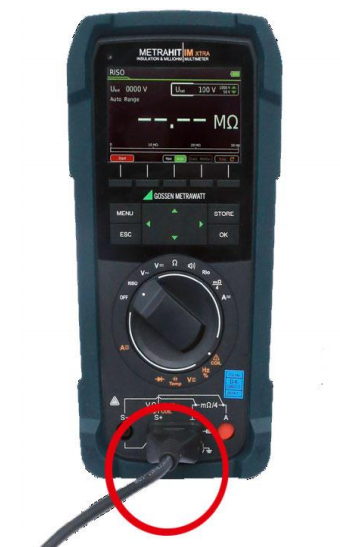

1. 首步是將COIL ADAPTER XTRA與METRAHIT IM連接。

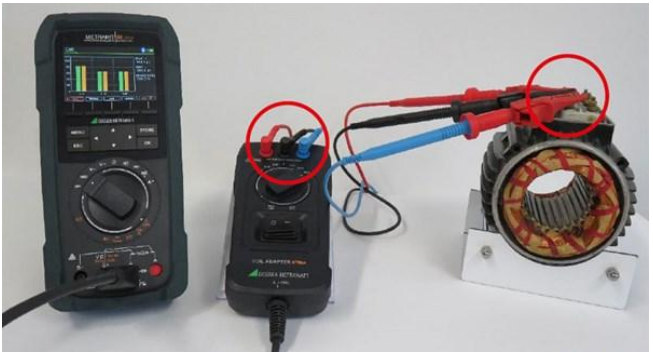

2. 在第二步中，將測試電纜插入COIL適配器XTRA，并與DUT連接。（我們建議使用可選的鱷魚夾來建立與電機繞組的連接）。

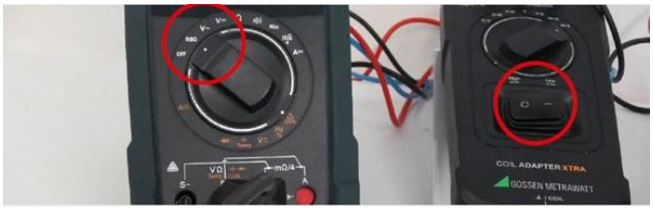

3. 在COIL ADAPTER XTRA上為帶有搖桿開關的繞組選擇適當的電感范圍，并將 METRAHIT IM設置為RISO后，即可開始該過程。

4. 通過METRAHIT IM的“Func.”軟鍵選擇線圈測量值。

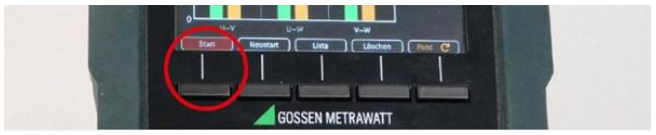

5. 使用METRAHIT IM的“開始”軟鍵開始測量。

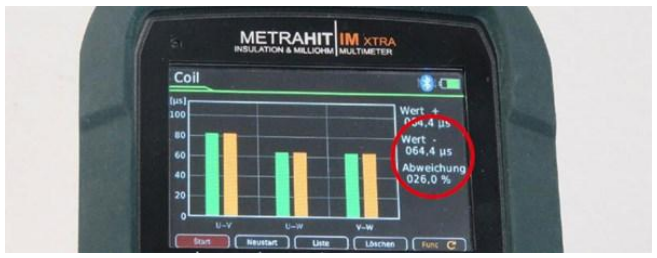

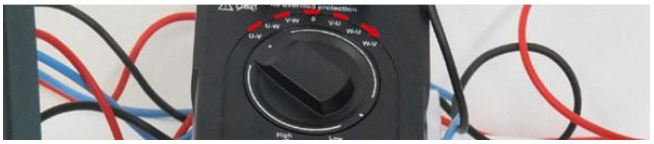

6. 在顯示首次測量結果后，轉動COIL ADAPTER XTRA上的旋轉開關會自動啟動所有后續測量，并在METRAHIT IM的顯示屏上以條形圖的形式顯示所有測量結果。

METRAHIT IM的顯示不僅指示測量值的圖形表示，而且還指示最大和最小測量值之間的偏差百分比。

測量現已完成，可用于故障診斷或記錄。
