電動或混合動力車輛的安全和功能診斷
電動汽車中的高壓技術
如今,混合動力和電動汽車(乘用車)中的高壓系統由高達500 V的儲能裝置供電。未來,電壓水平預計將增加大約兩倍。商用車輛已經在使用工作電壓高達1000 V的技術。
然而,在涉及對人類健康和生命的電氣危害的情況下,只有低于60 V DC和30 V AC的電壓值才被認為是安全的。由于電動汽車系統中出現的電壓遠高于這些安全限值,近年來進行了廣泛的危險分析。除其他事項外,歐盟已經發布了對制造商具有約束力的指令,而制造商又制定了操作和工作說明,以Z大程度地消除使用過程中以及生產、開發、維護和維修過程中由于電能造成的危害。
職業健康和安全指南規定了可接受的殘余風險,與使用完整家用電器相關的風險大致相當。
對用戶和檢查員的危險
使用電氣設備和系統所涉及的危險通常來自與流經身體的電流、電弧、電磁干擾和靜電電荷有關的危險。其他潛在但可避免的危險可能是由資質不充分的人員在車輛上不當執行電氣工作,以及車輛的技術缺陷造成的。
根據德國電氣、電子和信息技術協會(VDE),50 V的交流電壓或120 V的直流電壓已被視為對健康成年人構成生命威脅的觸摸電壓。德國聯邦職業安全與健康辦公室(BAUA)發布的電氣系統運行期間的安全技術規則規定了25 V AC和60 V DC的Z大值。
IUE(德國電氣事故檢查研究所)已確定,約40%涉及1000 V以下的電氣事故發生在故障排除和維修工作期間。

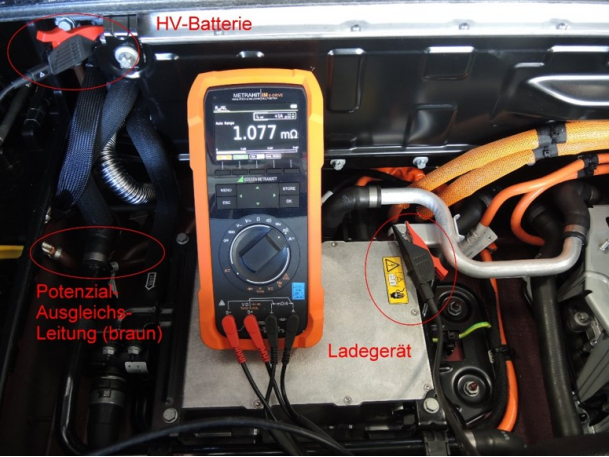

Figure 1: 橙色標識的高壓部件
機動車輛高壓系統引起的電氣危險
☆ 在研究、開發、生產和服務中從事混合動力和電動汽車工作的人員仍存在一定的剩余風險。盡管法律指南要求車輛具有極高的本質安全性,并通過車輛制造商實施的技術設計措施來實現,但即使采取了所有適當?shù)拇胧矡o法完全消除這種殘余風險(上述家用電器示例)。
觸摸因內部故障而通電的高壓部件可能會導致電流流過人體。即使在直流電流約為30至50 mA的情況下,如果在胸腔附近進行接觸,呼吸肌肉組織也可能會收縮,導致呼吸系統在電流流動時長時間處于靜止?fàn)顟B(tài)。50赫茲的交流電僅10毫安,暴露時間超過2秒,可導致心室顫動甚至心臟驟停。
對于混合動力和電動汽車,需要考慮哪些電氣危險?
· ·電弧會導致燒傷甚至死亡
· ·剩余電壓或未絕緣電纜
· ·導致故障電流失控的絕緣故障
車輛類型
電池電動汽車(BEV)、混合動力電動汽車(HEV)和插入式混合動力電動汽車(PHEV)之間存在差異。
嚴格來說,電動汽車只使用電能作為驅動力。所需能量存儲在車輛內,例如在可充電電池中,或根據需要從外部電源供電,例如借助架空接觸線或接觸軌,或通過感應。電動汽車上也會產生電能的頻率較低。
混合動力汽車配備了兩個不同的驅動系統,每個驅動系統都有自己的儲能系統。通常,除了傳統的驅動系統(帶相關燃油箱的內燃機)外,還需要一個電力驅動系統(帶高壓電池的電動機)。插電式、輕度和微型混合動力汽車之間存在差異。

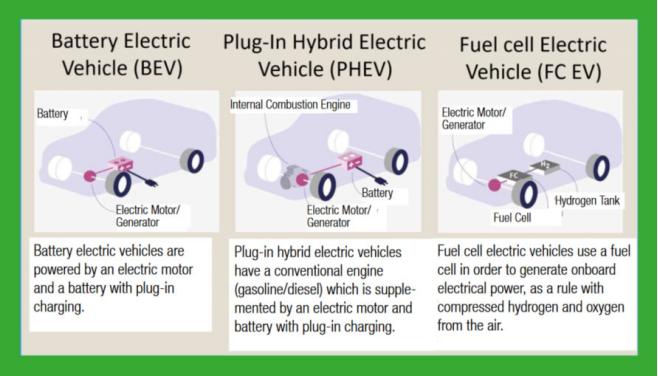

Figure 2: Types of Electric Vehicles
