視力檢查
在對通信功能等進行功能測試之前,根據預定義的規范對快速直流充電站進行目視檢查。在這方面必須注意,充電站是?個固定的電氣系統,可由外行操作!目視檢查必須記錄在案,并可能附屬相關圖像。
DC-CCS 通信的功能測試(根據 ISO 15118-1 / DIN SPEC 70121)
這包括目視檢查、測試和測量,以及測試報告的準備。在測試通信過程時,遵守所有必需的安全說明非常重要。 PROFiTEST H+E XTRA C 診斷單元必須連接到直流充電樁,并且必須預先選擇相應的標準或標準系列,即 ISO 15118-1 或 DIN SPEC 70121。啟動后,通過電話熱線、現??付、現?卡、借記卡、RFID 卡、NFC 設備、?機短信、智能?機應?程序、互聯?、即插即用或其他可用選項完成?份驗證。診斷測試儀模擬帶有直流負載和直流電源的電動汽?。在測試期間,將顯?以下測試程序步驟以及相關信息。
符合標準的直流充電點電氣安全測試
使用 PROFITEST H+E XTRA 或 PROFITEST H+E XTRA C 與 PROFITEST PRIME 進行電氣安全測試。 測試必須由合格的電工使用符合標準的測量儀器進行。
n 測量低電阻保護導體的連續性
n 測量 DC+ 和 DC 之間的回路電阻 n 測試 CCS 系統中的絕緣監測
n 絕緣電阻測量
n 殘余電壓測量
n 接觸電流測量
n 剩余電流裝置測試
除其他標準外,必須考慮電氣安裝和防觸電領域的以下標準:
l DIN EN 61140(VDE 0140-1;2016-11,電擊防護——安裝和設備的共同方面)
l DIN IEC/TS 60479-1(VDE 0140-479-1;2007-05,電流對人類和牲畜的影響 - 第 1 部分:一般方面)
l IEC 60364-5-54(DIN VDE 0100-540;2012-06,低壓電氣裝置 - 第 5-54 部分:電氣設備的選擇和安裝 - 接地裝置和保護導體)
l IEC 60364-4-41(DIN VDE 0100-410;2018-10,低壓電氣裝置 - 第 4-41 部分:安全保護 - 電擊保護)
l IEC 60364-5-53(DIN VDE 0100-530;2018-06,低壓電氣裝置 - 第 5-53 部分:電氣設備的選擇和安裝 - 開關設備和控制裝置)
l IEC 60364-7-722(DIN VDE 0100-722;2019-06,低壓電氣裝置 – 第 7-722 部分:特殊裝置或位置的要求 – 電動汽車的供應)
l IEC 60364-6(DIN VDE 0100-600;2017-06,低壓電氣裝置 - 第 6 部分:驗證)
l EN 50110(DIN VDE 0105-100;2015-10,電氣裝置的操作 - 第 100 部分:一般要求)
l IEC 60364-6(DIN VDE 0105-100/A1;2017-06,電氣裝置的操作 - 第 100 部分:一般要求;修訂版 A1:定期驗證)

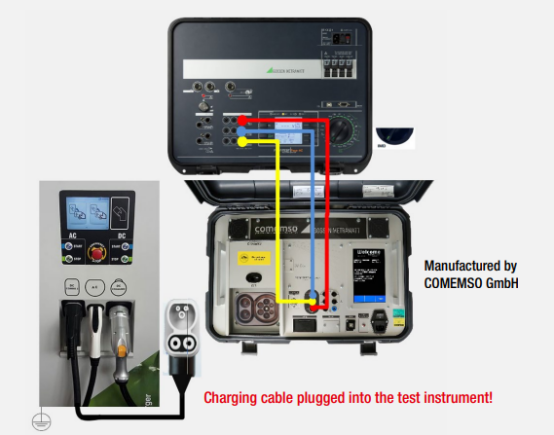

25 A CCS 系統中低電阻保護導體連續性的測量
圖 4:使? PROFiTEST H+E XTRA C 和 PROFiTEST PRIME的測試設置

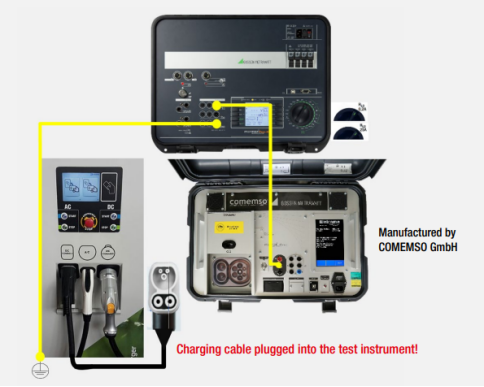

直流回路電阻測量
圖 5:使? PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的測試設置

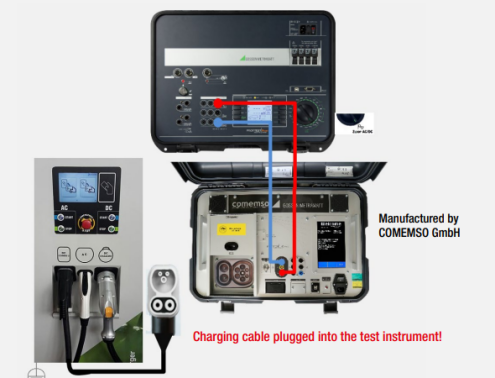

在 CCS 系統中測試絕緣監測
圖 6:使? PROFiTEST H+E XTRA C 和 PROFiTEST PRIME 的測試設置
