可編程直流電源SYSKON P800-60(電壓0-60V;電流0-40A;Z大功率800W)用于生成標準大眾vw80000-2017(原LV124)第7章節規定的波形

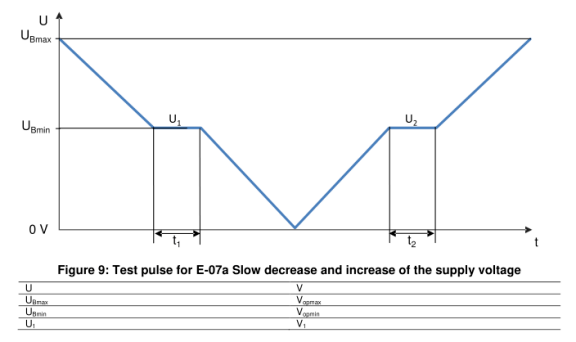

E-07a電壓緩降緩升

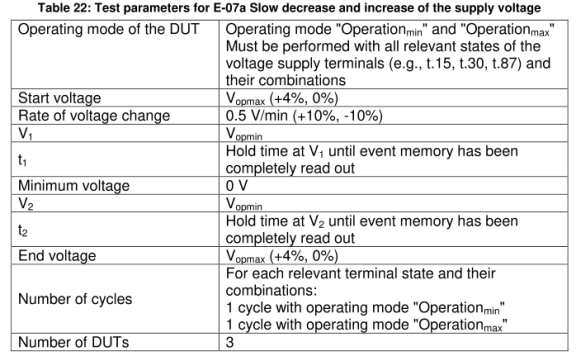

脈沖規格
序列功能設定
該電源的序列功能用于生成所需的測試脈沖信號,可以使用我們的軟件GM SYSKON SFP來進行設定。

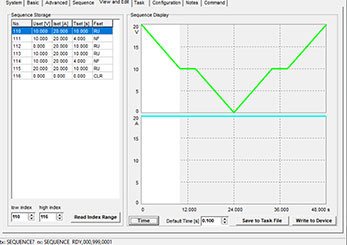

通過對下圖中110-116進行參數設定來得到需要的輸出信號波形
這些設定好的各序列參數可以保存為TXT文本格式(ANSI碼),如下這樣:
//STORE storage#, voltage[V], current[A], time[sec], function
//標準中Vopmax和Vopmin 需要根據用戶要求給出,下列程序中直體現公式
STORE 110, Vopmax, 20, (Vopmax-Vopmin)/0.5, RU
STORE 111, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF
STORE 112, 0, 20, Vopmin/0.5, RU
STORE 113, Vopmin, 20,Vopmin/0.5, RU
STORE 114, Vopmin, 20, Hold time at Vopmin until event memory has been completely read out, NF
STORE 115, Vopmax, 20, (Vopmax-Vopmin)/0.5, RU
STORE 116, 0,0,0,CLR
這些文本可以進行編輯并保存,而后在軟件的TASK中打開,就可以將設置加載到電源設備中,得出相應波形。
序列的參數設定如下圖:
起始序列=110
終止序列=116
重復=1
序列的執行通過在Sequence中點擊觸發按鈕GO
